Process Solution

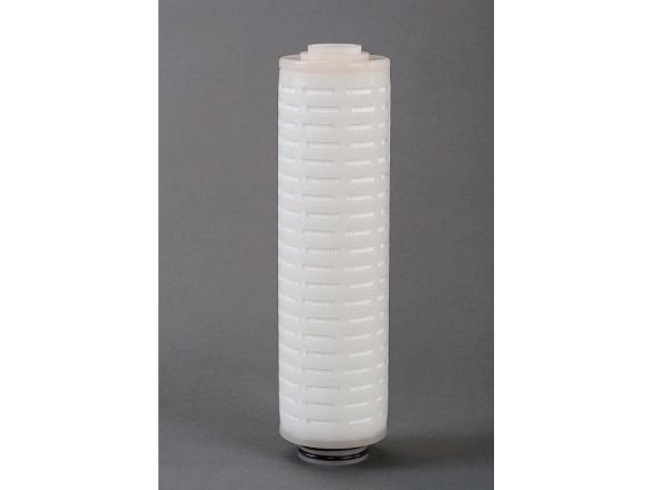

FEV 시리즈 완전 불소 필터 카트리지는 PVDF 케이지 및 ECTFE 지원을 채택하고 있으며 높은 다공성 PTFE 멤브레인은 고온 핫멜트 기술로 용접 및 밀봉됩니다. 모든 불소 구조는 우수한 화학적 내성과 청결성을 제공합니다. FEVG 시리즈는 부식성이 높은 용액의 여과 및 정제에 광범 위하게 사용됩니다. 친수성 완전 불소 필터 카트리지는 높은 표면 장력 및 강한 부식성 용액의 여과 및 정제에 널리 사용되며 Pre-wetting 없이 사용할 수 있어 사용 편의성이 높습니다
강산 용액의 여과
강한 산화 용액의 여과
초순수 화학 물질의 여과
고온 화학 물질의 여과
세정액 및 소독제의 살균 여과
Absolute 등급 완전 불소 소수성 PTFE 필터
모든 불소 재료 사용
높은 청결도, 사전 습윤 포장 가능
높은 유속,긴 서비스 수명
높은 입자 및 먼지 보유 효율
| Media | Hydrophobic PTFE |
| Support/Drainage | ECTFE |
| Cage/End Cap | PVDF |
| Core | PVDF |
| Adaptor | PVDF |
| O-ring | PS= FEB Encapsulated Silicon PV=FEB Encapsulated FPM/FKM |
| Manufacturing | Sealed by hot melt welding, no adhesive |
| 외경 | 68mm |
| 내경 | 33mm |
| 길이 | 10", 20", 30", 40" |
| 필터유효면적 | 0.7m²/10inches |
| 최대 차압 | 3.4 bar @ 25℃ in forward 5.2 bar @ 25℃，1.9 bar @ 120℃ in reverse |
| 관리규정 | ISO 9001:2015 관리 시스템하에서 엄격하게 품질 관리를 합니다 |
| 비파괴 필터 완전성 테스트 | 100% 완전성 테스트를 거쳐서 전 제품이 출하 됩니다 |
| 필터 시리얼 넘버 관리 | 필터 카트리지는 완벽한 추적이 가능합니다 |
| 규정준수 | 모든 재료는 CFR21의 관련 요구 사항을 준수합니다 |
| 필터검증 | 입증된 입자 보유 효율 및 박테리아 보유 효율 고청 정 원료 사용 |
설치 전에 패키지를 열지 마십시오
0℃~30℃의 깨끗하고 건조한 환경에 보관하십시오.
햇빛 아래 노출을 피하십시오
열 및 방사선원에서 멀리 유지하십시오
씰의 완전성과 어댑터의 청결을 확인하십시오
비닐 봉지의 밑면(SOE 카트리지의 경우 봉인이 있 는 면과 DOE 카트리지의 경우 양쪽 면)을 잘라서 엽니다
카트리지 필터가 제대로 설치될 때까지 필터 보호를 위해 개봉 플라스틱 백을 보관합니다
Bayonet 어댑터가 있는 SOE 카트리지의 경우 카트 리 지 필터를 조심스럽게 돌려 하우징 베이스의 걸쇠에 플랜지 를 잠급니다. 비닐 봉지를 제거합니다. DOE 카트리지의 경우 타이 로드 위로 밀어 넣습니다. 비닐 봉지를 제거하 십시오 밀봉 너트로 카트리지를 제자리에 고정합니다
필터 하우징을 닫고 밀봉하십시오
필터가 다른 용매에 노출된 경우 용매가 물로 완전히 세척 되었는지 확인하고 필터 건조상태를 유지하십시오
필터 하우징에 카트리지를 올바르게 설치하십시오
필터 하우징에 카트리지를 올바르게 설치하십시오
필터의 모든 벤트를 열고 멸균 과정 중에 통풍가 열려 있는지 확인합니다
필터의 모든 흡입구와 배출구 및 필터에 연결되는 파 이프라인을 열고 멸균 과정 중에 흡입구와 배출구가 열려 있 는지 확인합니다
모든 통풍구, 흡입구 및 배출구가 은색 종이로 포장되 어 있는지 확인하십시오
V2, V4, V5 및 V6을 완전히 개방하십시오
응축수 배출이 완료되면 V1은 개방을 하고 V2은 부 분 폐쇄를 합니다
V3을 천천히 열고 V4와 V5는 부분적으로 닫고 응축 수가 완전히 배출되면 닫습니다
V7을 천천히 개방합니다
V3 및 V7을 조절하여 차압(P1-P2)을 0.3bar 미만으 로 유지하십시오
증기의 유량을 안정되게 유지하며 응축수와 공기가 완전히 배출되었는지 확인하십시오
T1의 온도가 멸균 온도에 도달하도록 합니다
멸균 시간이 충분하다고 판단되면 V2, V4 및 V1을 완전히 닫습니다
V10을 천천히 열고 멸균 가스가 시스템에 유입되도 록 하고 차압(P1-P2)을 0.3bar 미만으로 유지합니다
T1의 온도가 운용 온도로 떨어지면 V5와 V7을 완 전히 닫습니다
V10을 닫습니다
역방향 스티밍 단계는 정방향 스팀밍과 같습니다
스팀을 V3에서 V6로 시스템에 들어가게 합니다
차압(P2-P1)을 0.2bar 이하로 유지합니다
T2의 온도가 멸균 온도에 도달하면 시간을 잽니다
필터는 사용 전(해당되는 경우),멸균 후 및 사용 후 완전성 테 스트를 해야 합니다. 인라인 테스트를 위한 자동 완전성 테스 트 장비를 적극 권장합니다
V4를 닫고 V3, V5, V6, V7을 엽니다
V9를 열고 V5에서 물이 쏟아질 때까지 1 bar 압력에서 필터에 유속을 유지하여 줍니다
V3와 V9을 닫고 V5에 완전성 테스트 장비를 연결합니 다
완전성 테스트 후 V6, V7을 닫고 V5와 V4를 열어 필터 의 물을 빼냅니다
V10 및 V3를 천천히 개방합니다
V10과 V3, V4, V5를 완전히 열어 30분 동안 유지한 후 필터를 완전히 건조시킵니다
V10, V3, V6 및 V7을 엽니다
테스트 가스를 주입하고 Diffusion flow 테스트 압력까 지 서서히 압력을 올립니다
5분간 압력을 일정하게 유지한다
유량계 또는 측정 실린더를 사용하여 가스 방출량을 측 정합니다
Diffusion되어지는 가스의 Volume/minute을 기록합니 다
측정값이 기준값(10인치 카트리지당)보다 작거나 같으 면 테스트를 통과한 것입니다
V3 및 V5을 반 개방하며 V6 및 V8은 완전 개방합니다
V5에서 물이 빠지면 V5를 재빠르게 닫아줍니다/p>
V3를 조절하여 필요한 유속을 얻습니다
여과가 완료되면 필요할 경우 V10을 열과 가스 투입하 여 제품을 완전하게 여과를 합니다
필터를 친수성 용액 여과에 사용하는 경우에는 적합한 에탄올 또는 이소프로판올로 먼저 적셔야 합니다
V4 및 V5를 닫고 V3, V6 및 V7는 반 개방을 한 후 에 카트리지필터를 건조시킵니다
V8을 열고 V7을 닫고 V3를 조절하여 필요한 유속 과 Inlet 압력 얻거나 V3를 열어 필터 내부와 외부의 압력 균형을 맞춥니다
여과 압력과 온도는 제품의 데이터시트에 제공된 규정값을 초과해서는 안 됩니다
최대 허용 차압에 도달하는 경우
유속이 크게 떨어지는 경우
최대 멸균 횟수에 도달하는 경우
완전성 테스트 결과가 Fail이 나는 경우
사용 빈도 또는 여과 수율이 미리 결정된 생산량에 도달하는 경우
